Plošné spoje
Povrchová ochrana
Přesto, že jsou plošné spoje z výroby ošetřené kalafunou nebo ochranným bezoplachovým lakem Kester 186, tak někteří bastlíři podceńují povrchovou ochranu plošných spojů. Ten základní nástřik není věčný, i když se píše, že je bezoplachový. Po nějakém čase se na mědi začne tvořit měděnka.
Může způsobit zkrat na ploš. spoji a zničit některé součástky. Aby se prodloužila životnost desky plošného spoje, tak je potřeba po osazení DPS součástkami provést ochranu ploš. spoje.
Možno použít líh, nitroředidlo C6000, nebo Isopropylalkohol. Na osazenou desku se kápne pár kapek a štětečkem se DPS očistí od zbytků kalafuny nebo laku. Potom se deska osuší jemným hadříkem. Očištěná deska se nalakuje ochranným lakem na osazené DPS.
Pokud jsou DPS ošetřeny ochrannou maskou, tak není potřeba to řešit.

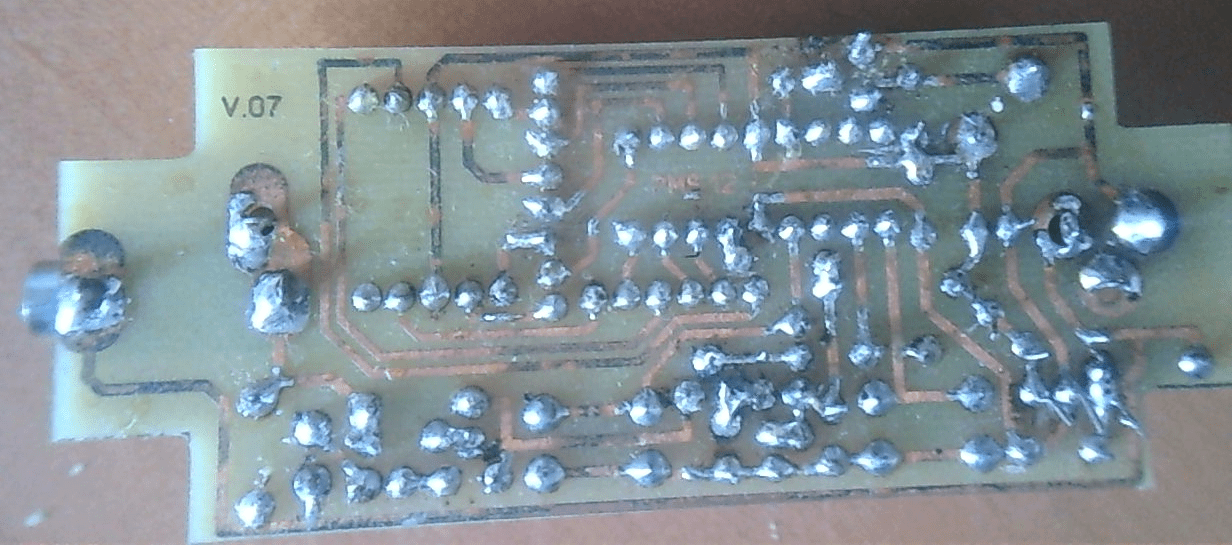

DPS bez povrchové ochrany.

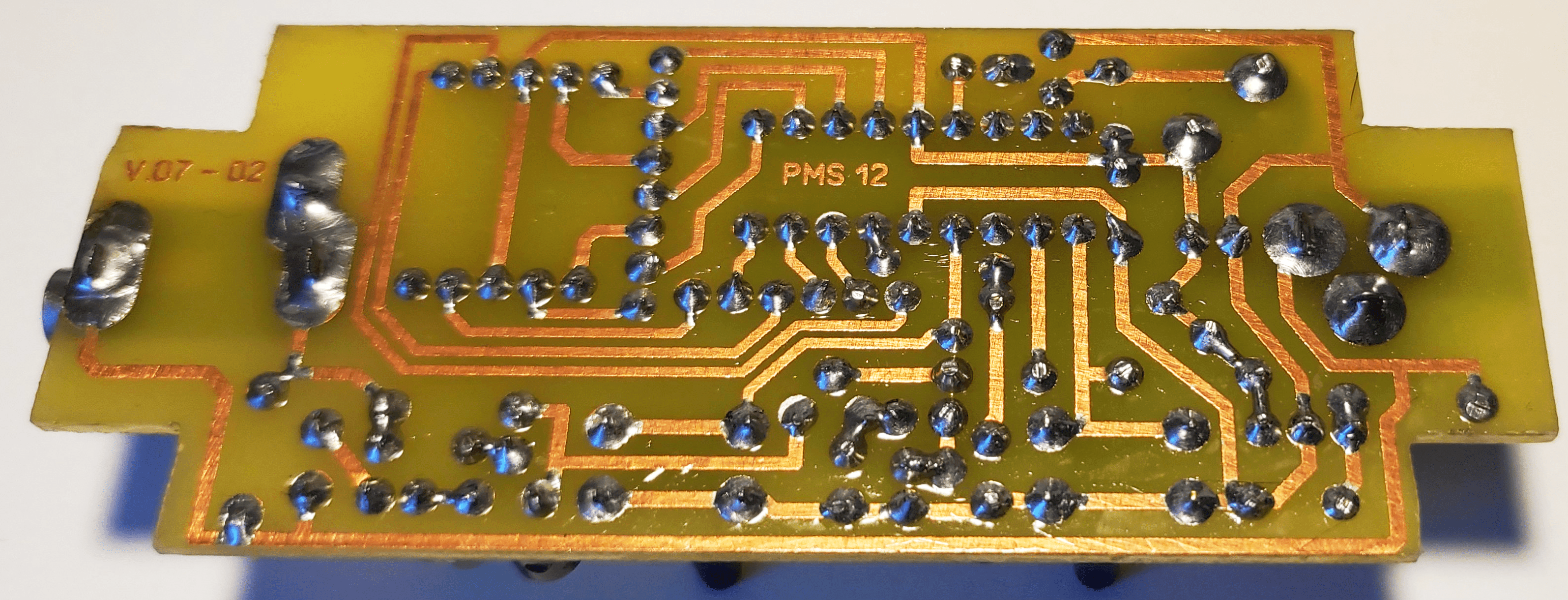

Povrchová ochrana DPS.
Nehodnotím pájení. Jen ukázka co se stane po dvou letech, když se na DPS
neprovede povrchová ochrana.
Pokud to dopadne jak na fotce, tak je možno měděnku odstranit tak, že ji
pokapeme 5% roztokem kyseliny octové. ( Ocet ). Potom posypeme
kuchyňskou solí a oplachujeme vodou. Postup se může podle potřeby
opakovat. Nakonec se DPS pořádně propláchne vodou s nějakým pracím
prostředkem a nechá se proschnout. Následuje nátěr nebo nástřik lakem
na zapájené DPS.
Foto po pětiletém provozu. Po připájení všech součástek a očištění DPS
nitroředidlem C6000. Po osušení provedený ochranný nátěr lakem na osazené DPS.
